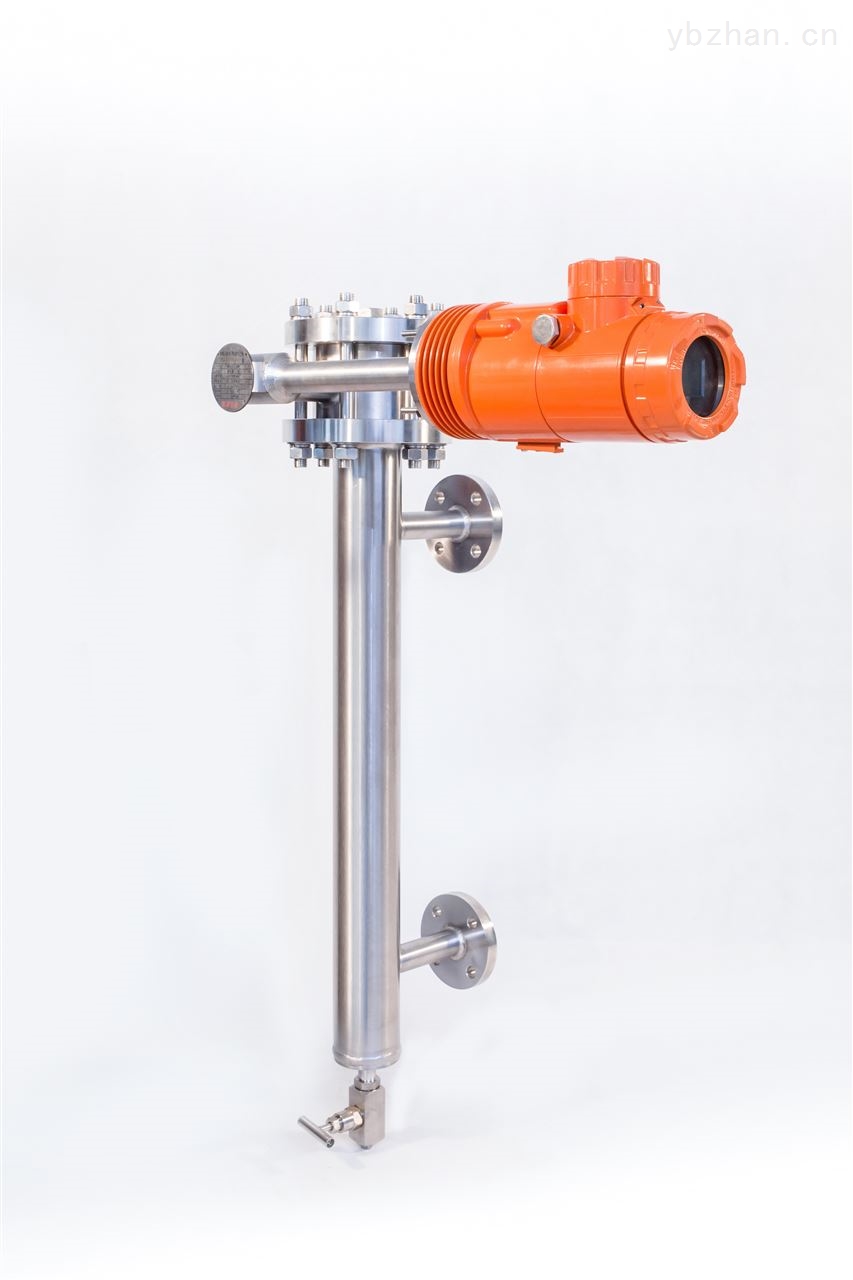

浮筒液位开关应用
名称 浮筒液位开关应用
型号 UTK
报价
特点 概述:$n浮筒液位开关应用以浮筒作为测量元件.依据阿基米德浮力定律和磁耦合原理进行液位控制,测量元件与磁力机构连接,液位升高时,磁力机构上移通过磁耦合作用,吸合磁控开关或偏置磁钢,使得开关触点接通或断开,当液位降低时,磁力机构向下移动,磁控开关恢复原始状态或偏置磁钢在自重的作用下,回到新的平衡位置,使得开关触点接通或断开,实现液位的控制和报警。}
  • 详细内容

浮筒液位开关应用

测量范围:

1.可用于高粘度液位报警或控制。
2.耐压等级高,zui高可达25Mpa。
3.耐温性能好,-40℃~+300℃。
4.可同时输出2-4组开关量(至少一组常开,一组常闭)。
5.可选择缆式,控制范围可调。

浮筒液位开关应用

技术参数:

公称压力     ≤25.0MPa

控制点数多    1-4组可选

温度范围      -40℃~+300℃

介质粘度     ≤1St(10-4m2/S)
防爆型式    隔爆型 ExdⅡCT4~T6
防护等级         IP67

测量精度   液位控制:±4mm 界位控制:±6mm

触点容量     220VAC 2A或其他

介质密度     液位控制: ρ≥0.5g/cm3

界位控制     ρ1-ρ2≥ 0.25g/cm3

接液材质      20#、304、316L或按用户要求
连接法兰尺寸  HG/T20592~20635—2009, DN50或按用户要求注明

 原理
浸在液体中的浮筒受到
浮筒液位计向下的重力,向上的浮力和弹簧弹力的复合作用。当这三个力达到平衡时,浮筒就静止在某一位置。当液位发生变化时,浮筒所受浮力相应改变,平衡状态被打破,从而引起弹力变化即弹簧的伸缩,以达到新的平衡。弹簧的伸缩使其与刚性连接的磁钢产生位移。这样,通过指示器内磁感应元件和传动装置使其指示出液位。限位开关的仪表即可实现液位信号的报警功能。
基于位移测量原理,悬挂在测量弹簧上的位移筒体沉浸在被测液体中,并受到阿基米德向上浮力作用,其作用力与排开液体质量成正比。根据液位高低,筒体浸入深度不同,向上浮力发生变化,测量弹簧将要作相应延伸,以达到测量结果。


产品相关关键字: 浮筒液位开关 智能浮筒液位开关 浮筒液位计
